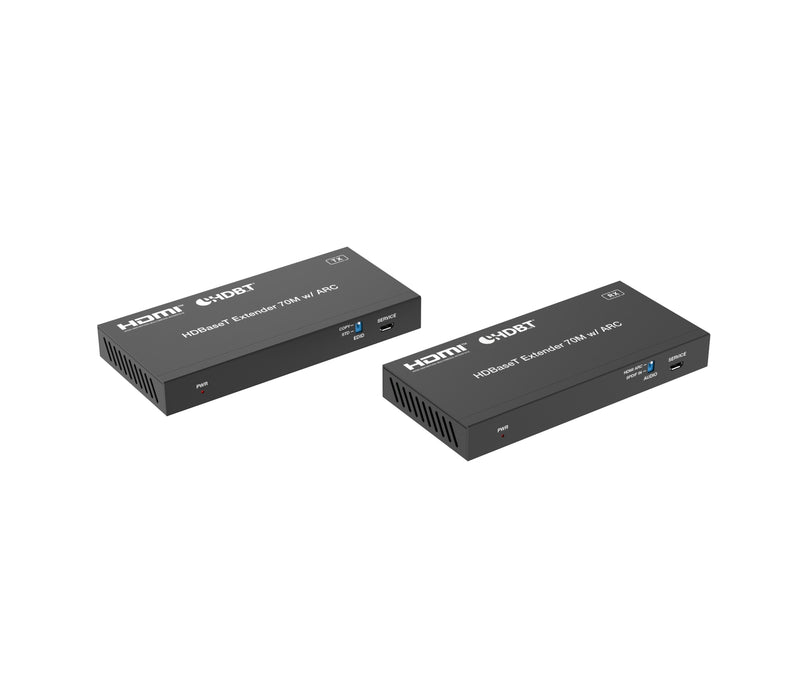

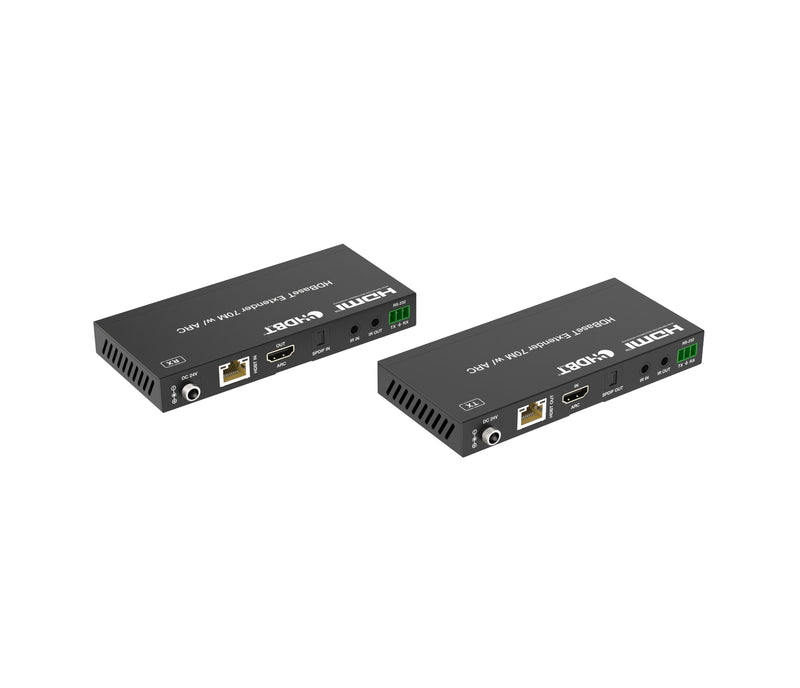

Denna NÖRDIC HDBaseT-förlängare gör det möjligt att överföra HDMI-signal, tvåvägs IR-styrning, RS-232-kommunikation och ARC-ljudsignal upp till 70 meter via en enda CAT5e/6-kabel. HDMI-signalen omvandlas till en HDBaseT-signal för effektiv och stabil överföring över lång distans. Produkten stöder 4K@60Hz, HDR-format och har stöd för PoC, vilket innebär att endast en enhet behöver strömförsörjas. Den passar utmärkt i videokonferenser, AV-distributioner och andra professionella applikationer.
Specifikationer
- HDMI-standard: HDMI 2.0b
- HDCP-standard: HDCP 2.2
- Videobandbredd: 18 Gbps
- Videoupplösning: Upp till 4K@60Hz RGB/YCBCR 4:4:4
- Färgformat: RGB, YCbCr 4:4:4, YCbCr 4:2:2
- Färgdjup:
- 8/10/12 bit (1080p)
- 8 bit (4K60)
- 8/10/12 bit (4K24/30)
- HDR-stöd: HDR, HDR10, HDR10+, Dolby Vision, HLG
- Ljudformat HDMI: LPCM 7.1, Dolby True HD, DTS-HD Master
- Ljudformat Optisk: Dolby 5.1, DTS 5.1, PCM 2.0
- Överföringsavstånd: Upp till 70 m via CAT5e/6
- RS-232: Full duplex överföring via Phoenix-kontakt
- IR-styrning: Tvåvägs, 20K–60KHz
- EDID-hantering: Avancerad hantering via DIP-switch
- ARC-stöd: Ja
- PoC-stöd: Ja, tvåvägs
- Strömförsörjning: DC 24V/1A
- Effektförbrukning: Max 9.6W
- Driftstemperatur: 0–40 °C
- Förvaringstemperatur: -20–60 °C
- Luftfuktighet: 20–90 % RH (utan kondens)
- Mått: 140 x 65 x 18 mm (sändare och mottagare)
- Vikt: Sändare 235 g, mottagare 239 g
- Hölje: Svart metall
Anslutningar

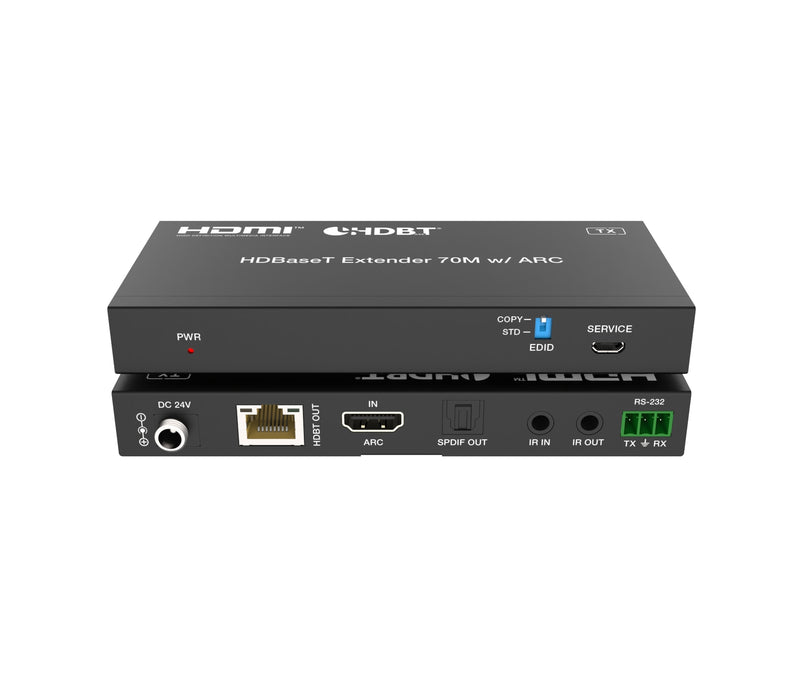

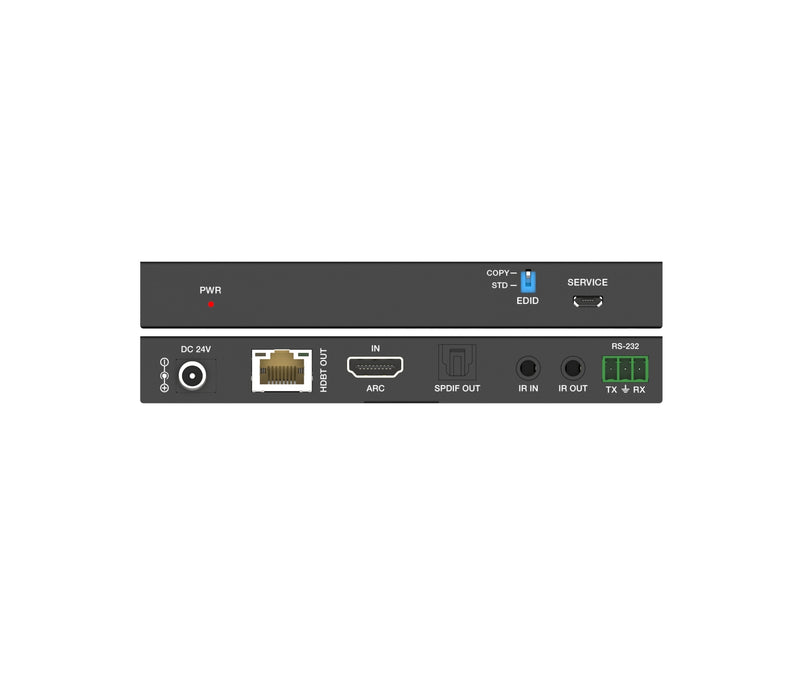

- Sändare (Transmitter):
- Input: 1 x HDMI IN (Type A, 19-pin)
- Output: 1 x HDBaseT OUT (RJ45), 1 x SPDIF OUT
- Portar:
- 1 x RS-232 (3-pin Phoenix)
- 1 x SERVICE (Micro-USB)
- 1 x IR IN (3.5 mm)
- 1 x IR OUT (3.5 mm)

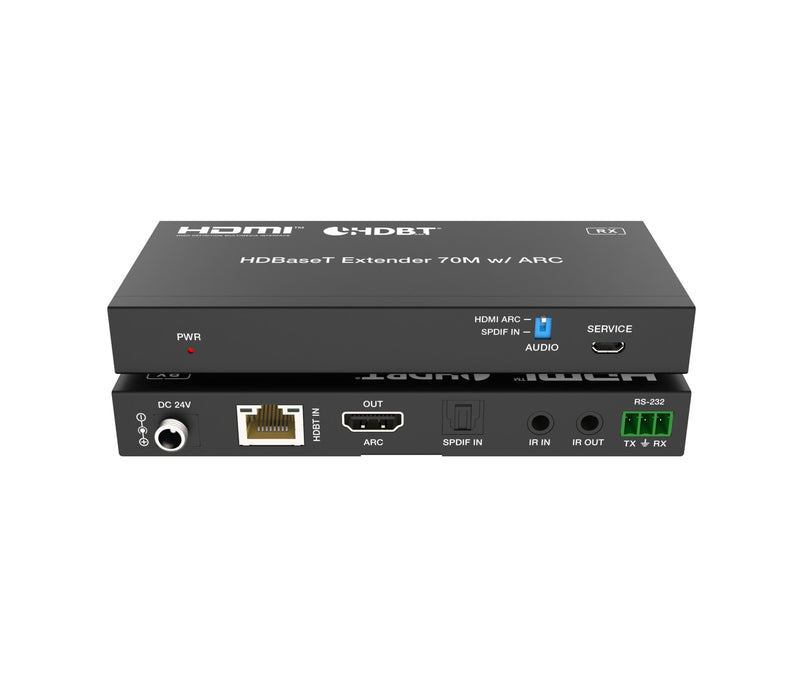

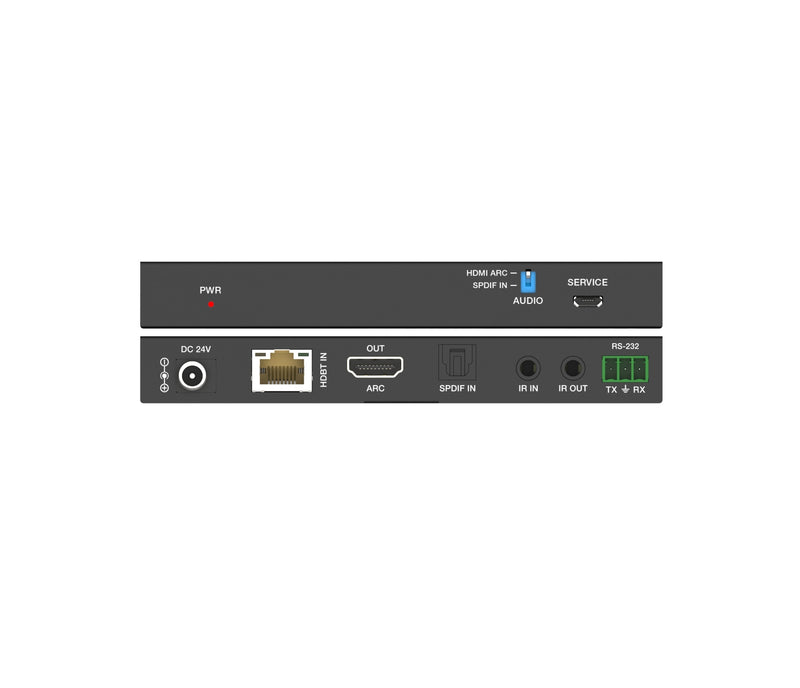

- Mottagare (Receiver):
- Input: 1 x HDBaseT IN (RJ45), 1 x SPDIF IN
- Output: 1 x HDMI OUT (Type A, 19-pin)
- Portar:
- 1 x RS-232 (3-pin Phoenix)
- 1 x SERVICE (Micro-USB)
- 1 x IR IN (3.5 mm)
- 1 x IR OUT (3.5 mm)
Funktioner
- Överför HDMI, IR, RS-232 och ARC via en enda CAT5e/6-kabel
- Stöd för 4K@60Hz med HDR och Dolby Vision
- Tvåvägs IR-styrning för fjärrkontroll av både käll- och displayenhet
- Ljudde-embedding via SPDIF
- EDID-hantering via DIP-switchar
- Kompakt metallhölje för professionell installation
- Endast en strömadapter krävs tack vare PoC-funktion
Vad är HDBaseT?
HDBaseT är en global standard för överföring av ultrahögupplöst video, ljud, Ethernet, styrsignaler (IR, RS-232), USB och ström över en enda nätverkskabel (CAT5e/6/6a). Den möjliggör långdistansöverföring utan komprimering eller fördröjning och används ofta i professionella AV-installationer, företagsmiljöer och digital signage-lösningar.
Innehåll
- 1 x HDBaseT HDMI Förlängare – Sändare
- 1 x HDBaseT HDMI Förlängare – Mottagare
- 1 x IR-blaster (1.5 m)
- 1 x IR-mottagare (1.5 m)
- 2 x RS-232 Phoenix-kontakter
- 4 x Monteringsfästen
- 8 x Skruvar
- 1 x Strömadapter 24V/1A
- 1 x Användarmanual
